Le radar géologique

AUTRES ACTIVITÉS : LE RADAR GÉOLOGIQUE

Auscultation du sous-sol sur une profondeur de 1 à 3 m/sol

  • Recherche de cavités et vides, zones de décompression et hétérogènes,
  • Détection des réseaux enterrés, (canalisations métalliques, PVC, PEHD, béton…), câbles et conduites…
  • Détection de cuves et fûts enfouis,
  • Géotechnique et géologie de sub-surface…

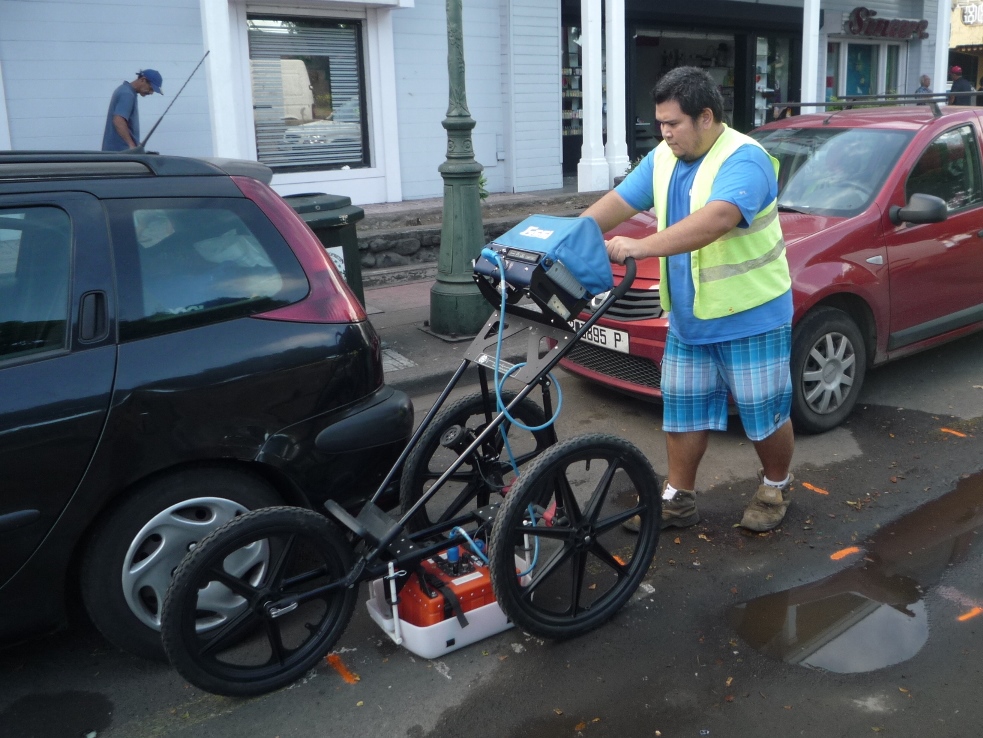

Page12_utilityscanPapeete, Tahiti (2013) – Inspection au géoradar
Mission : Recherche de zones d’affouillements
Source : Assainissement des eaux usées de la Commune de Papeete

Recherche de cavités

Le radar est un outil puissant permettant de réaliser une imagerie des hétérogénéités du sous-sol. La recherche de cavités dans le sous-sol est donc une des applications les plus fréquentes du géoradar (radar géologique). Sous condition que la géologie locale permette une profondeur de pénétration suffisante (peu d’argiles et terrain non-conducteur), le radar permet de mettre en évidence des hétérogénéités du sous-sol.
Le positionnement des mesures radar est précis à quelques centimètres, et il est donc aisé, avec l’aide d’un GPS intégré au radar ou non, d’implanter des sondages destructifs de contrôle à réaliser au droit des anomalies de sol relevées afin de confirmer la présence effective du défaut de densité du terrain sous-jacent, voire le vide franc et d’en mesurer précisément l’extension en profondeur.
La signature d’une cavité franche (vide) est reconnaissable à ses réflexions multiples tandis qu’une simple décompression du terrain (cavité en formation) se traduit par des mesures radar très hétérogènes. La profondeur des désordres peut-être directement évaluée sur le terrain, leur dimension verticale étant plus difficile à évaluer.

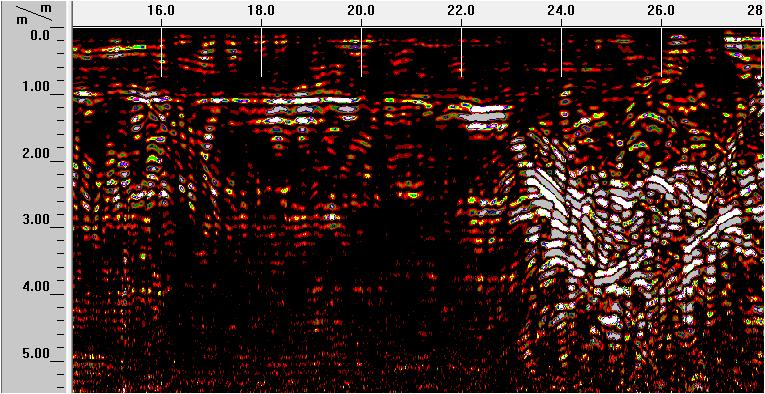

Page12_radar

Recherche de zones de décompression et hétérogènes

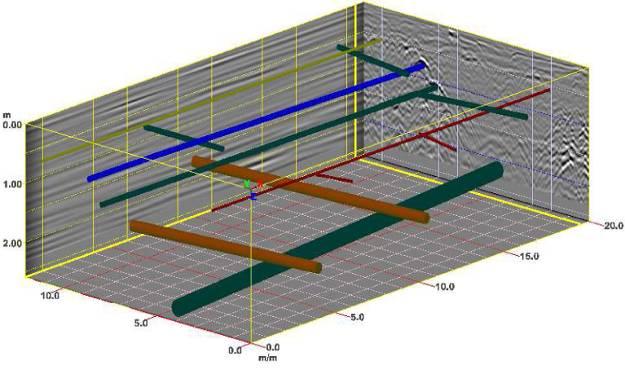

Détection et localisation des réseaux : vue en 3D sur RADAN 7 pour le pointé des objets

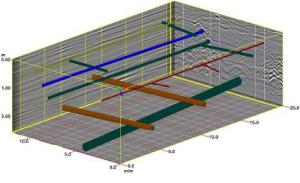

Détection et localisation des réseaux : vue en 3D sur RADAN 7 pour le pointé des objets

Logiciel RADAN 7

Le puissant logiciel totalement dédié au radar permet une interprétation et un pointé des objets en 2D et en 3D.
L’intégration de la position GPS permet une grande précision de localisation des objets détectés et une intégration dans les SIG.
